Sonel WMGBPVM1530PRO PVM-1530 PRO PV installatietester KIT

Productomschrijving

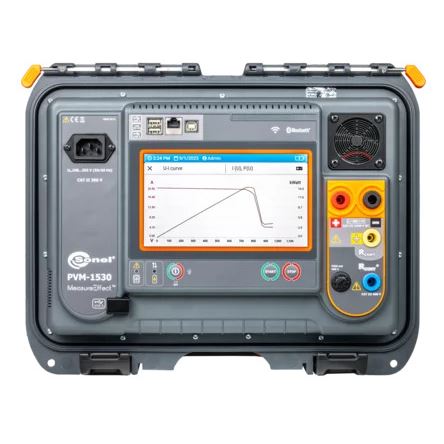

De PVM-1530 PRO is een baanbrekende, professionele meter voor fotovoltaïsche installaties tot 1500 V met zo'n aanzienlijk aantal meetfuncties. Het kan worden gebruikt voor categorie 1-metingen volgens IEC 62446-1. Het maakt de meting van de I-U-curve voor categorie 2 volgens IEC 62446-1 mogelijk. Bovendien zet het ook gemeten parameters om in STC-omstandigheden volgens IEC 60891. Uitgebreid, maar toch eenvoudig te gebruiken, voert het feilloos zijn taken uit bij het bewaken van de veiligheids- en efficiëntieparameters van fotovoltaïsche (PV) installaties.PVM-1530 Pro is verder voorzien van het meten van Zonnestraling/temperatuur(IRM-1) en stroomtang


Kenmerken:

• Meting van photovoltaïsche (pv) installaties volgens  IEC 62446-1
• reSYNC-functie – automatische voltooiing van resultaten met omgevingsparameters en hun conversie naar STC-omstandigheden na herstel van de verbinding met IRM-1.
• Bevestigbare radio-interface zorgt voor samenwerking met de IRM-1 meter over lange afstanden.
• Ingebouwde Bluetooth en Wi-Fi
• Meetgeheugen
• Touchscreen
• Meting van I-U en P-U karakteristieken. Conversie naar STC-condities.
• De open circuitspanning van het PV-paneel of een keten van panelen, tot 1500 V DC.
• RMS-spanning van het AC-netwerk tot 1000 V met frequentiemeting.
• Kortsluitstroom van een PV-paneel of keten van panelen - tot 40 A DC.
• Isolatieweerstand van PV-panelen - meetspanning van 250, 500, 1000, 1500 V DC, gelijktijdige meting van twee waarden: RISO+ en RISO-.
• Isolatieweerstand van AC-circuits - meetspanning 250, 500, 1000 V DC.
• Weerstand van beschermende geleiders en potentiaalvereffening met ± stroom van 200 mA.

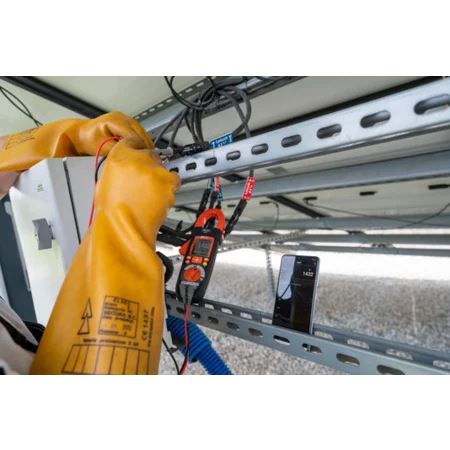

• Meting van de bedrijfsstroom en wisselstroom van PV-panelen - allemaal met een CMP-1015-PV meter.
• Meting van AC/DC-vermogen.
• Test van bypass-diodes, automatische polariteitsdetectie.
• Test van het blokkeren van diodes met 1000, 1500 V gelijkspanning.
• IP65 bescherming

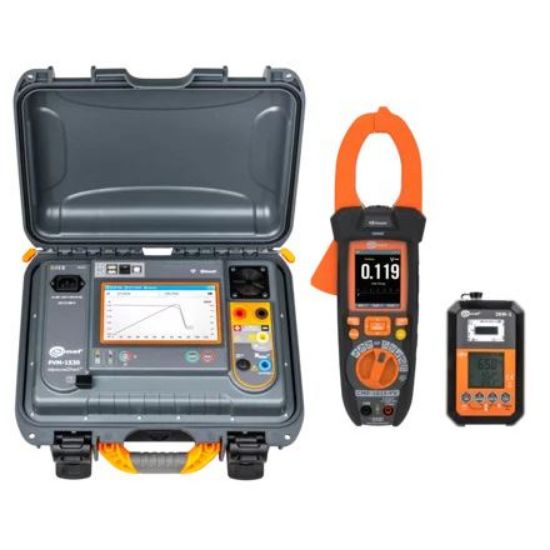

In de doos:

• Sonel PVM-1530 Pro
• IRM-1 meter
• CMP-1015-PV stroomtang
• LORA-S1 USB adapter
• MC4-banaanstekker adapter (set)
• Kabel met MC4 stekkers (set, 2m)
• Meetsnoer blauw 5kV (banaanstekkers, 3 m)
• Meetsnoer geel 1500V CAT III (banaanstekkers, 3 m)
• Meetsnoer zwart 5kV (banaanstekkers, 1,8m, afgeschermd)
• Krokodillenklem zwart 1 kV 20A ( 2X)
• Pinsonde 5kV  zwart (banaanstekker 2X)
• Zonnestralingsmeter montageset + sonde voor het meten van de temperatuur van PV-panelen en de omgevingstemperatuur
• 5 V-voeding met USB 2.0-uitgang en een afneembare micro-USB-kabel
• Draagtas  L-4
• USB-kabel
• Netsnoer met IEC C13-stekker
• Sleutel voor MC4-connectoren
• Zekering 0,5 A, 1000V AC/DC
