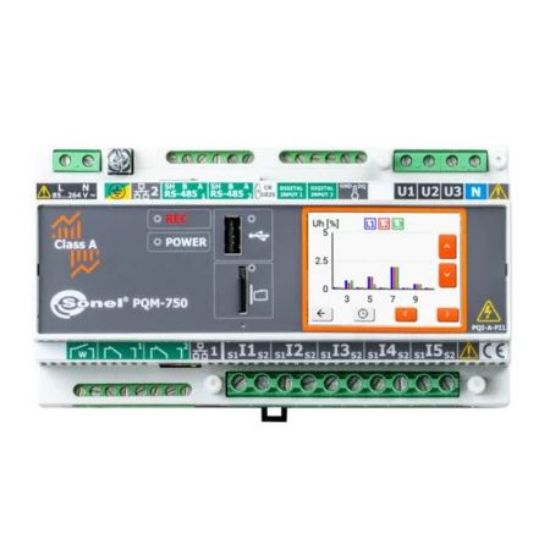

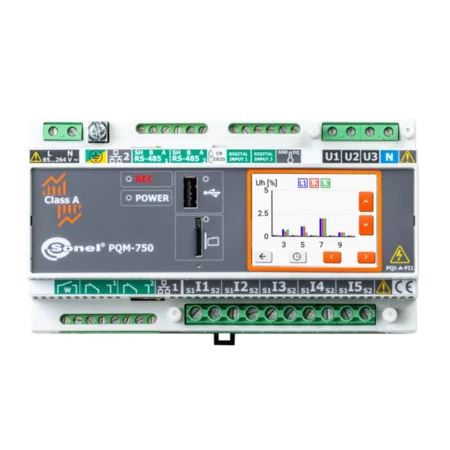

Sonel WMGBPQM75050AC1R1CT5 PQM-750 Fixed Power Quality Analyzer

Productomschrijving

Sonel PQM-750 Power Quality Analyser is een stationaire meter ontworpen om voedingsparameters te meten en te registreren voor naleving van normen en toepasselijke wetten, en met de mogelijkheid om vooraf ingestelde voorwaarden van een stroomverkoop-/aankoopcontract te verifiëren. Gemaakt in klasse A. Ontworpen om te worden gemonteerd op een DIN-rail (met de mogelijkheid tot montage aan een muur in een kast). Modulair ontwerp maakt het mogelijk om nieuwe modules toe te voegen om de mogelijkheden van de meter uit te breiden. Het instrument maakt metingen mogelijk in netwerken van 50 Hz, 60 Hz en 400 Hz*.

* Binnenkort beschikbaar

Kenmerken:

• Meet spanning, stroom en frequentie
• Spanningsingangen L1, L2, L3, N, E (5 klemmen)
• L1, L2, L3, N, E stromen (5 stroomtransformatoren)
• Actief, reactieve , schijnbaar vermogen en energie
• Harmonischen en interharmonischen spanning en stroom
• Onbalans van spanning en stroom
• Registratie van spannings- en stroomgebeurtenissen in combinatie met golfvormen
• Meting van meer dan 4.000 parameters
• 24-bits analoog-digitaal-converter
• Twee LAN-poorten, waarvan één met de mogelijkheid om de meter te voeden met PoE (Power over Ethernet)
• Voeding 85... 264 V wisselstroom (120... 300 V DC, ingebouwde oplaadbare batterij
• USB-poort voor meterupdates en gegevensuitwisseling
• Twee binaire ingangen, twee relaisuitgangen, twee RS-485-poorten
• Relaisuitgang voor de bewaking van de werking van de analysator (Watchdog)
• 1-draads ingang voor externe temperatuursensoren

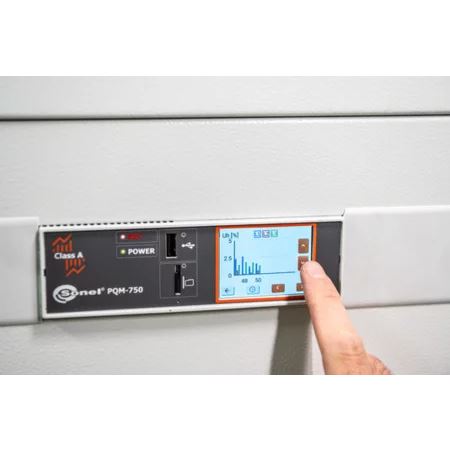

• 2,4" touchscreen

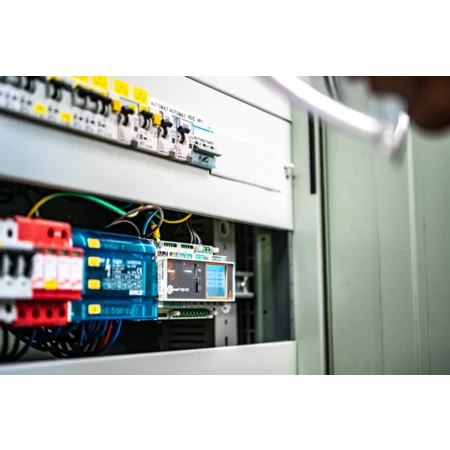

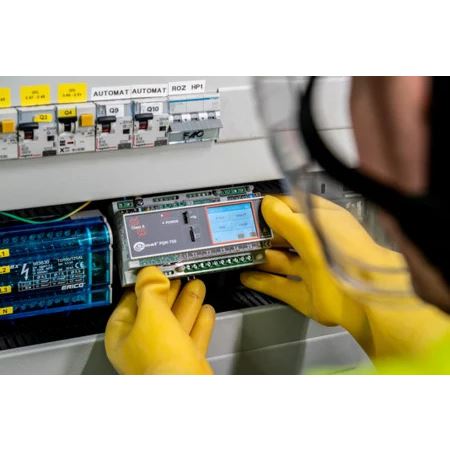

• DIN-rail of wandmontage
• Uitbreidingsbus voor aansluiting van verschillende externe modules (bijv. GPS,  LTE)
• Ingebouwde webserver voor het programmeren van de meter, het uitlezen van actuele gegevens, het bekijken van de lijst met geregistreerde gebeurtenissen met oscillogram/RMS-weergave
• Flicker Index (0.20…10.00)
• Transiënten U tot 6000 V
• IEC 61000-4-30 Klasse A gecertificeerd
• Metingen volgens EN50160
• Veiligheidscategorie CAT III 600 V
• IP30

Inbegrepen:

• Sonel PQM-750 Power Quality Analyzer
• Afdichting voor spannings- en stroomklemmen (set van 2 stuks, WAPOZPLOKPL)
• Vorkklem voor het aarden van terminal( WAZACWID  )
• 8 GB microSD card (WAPOZMSD8)
• Wandmontage kit (WAPOZUCH17)
• LAN-netwerkkabel, afgeschermd 1,5 m (WAPRZRJ451X5EKR
• Handleidingen
• Kalibratiecertificaat
