Fluke FLK-FEV300-TY1-TY2 test adapter elektrische voertuigen inclusief type 2 en type 1 stekker

Productomschrijving

De FEV300 testadapterset met type 1- en type 2-connectoren is ontworpen om de werking en veiligheid van laadstations, modus 3, voor het opladen van AC-tractiebatterijen te testen. De adapter imiteert een elektrisch voertuig en start een laadcyclus, activering van de spannings-/stroomuitgang, waardoor u tests kunt uitvoeren in combinatie met geschikte meetinstrumenten zoals een installatietester (Fluke 1664 FC) en/of een oscilloscoop (Fluke 120B-serie). Met de adapterset kunnen oplaadstations worden getest overeenkomstig IEC/EN 61851-1 en IEC/HD 60364-7-722.

Kenmerken

• PP-status (Proximity Pilot) 'kabelsimulatie': Met de draaischakelaar voor de PP-status kan de adapter verschillende stroommogelijkheden van de laadkabels simuleren
• CP-status (Control Pilot) 'voertuigsimulatie': Met de draaischakelaar voor de CP-status kunnen verschillende oplaad statussen worden gesimuleerd
• Simulatie van CP-fout “E” en simulatie van PE-fout (“aardfout”)
• Twee verschillende connectoren

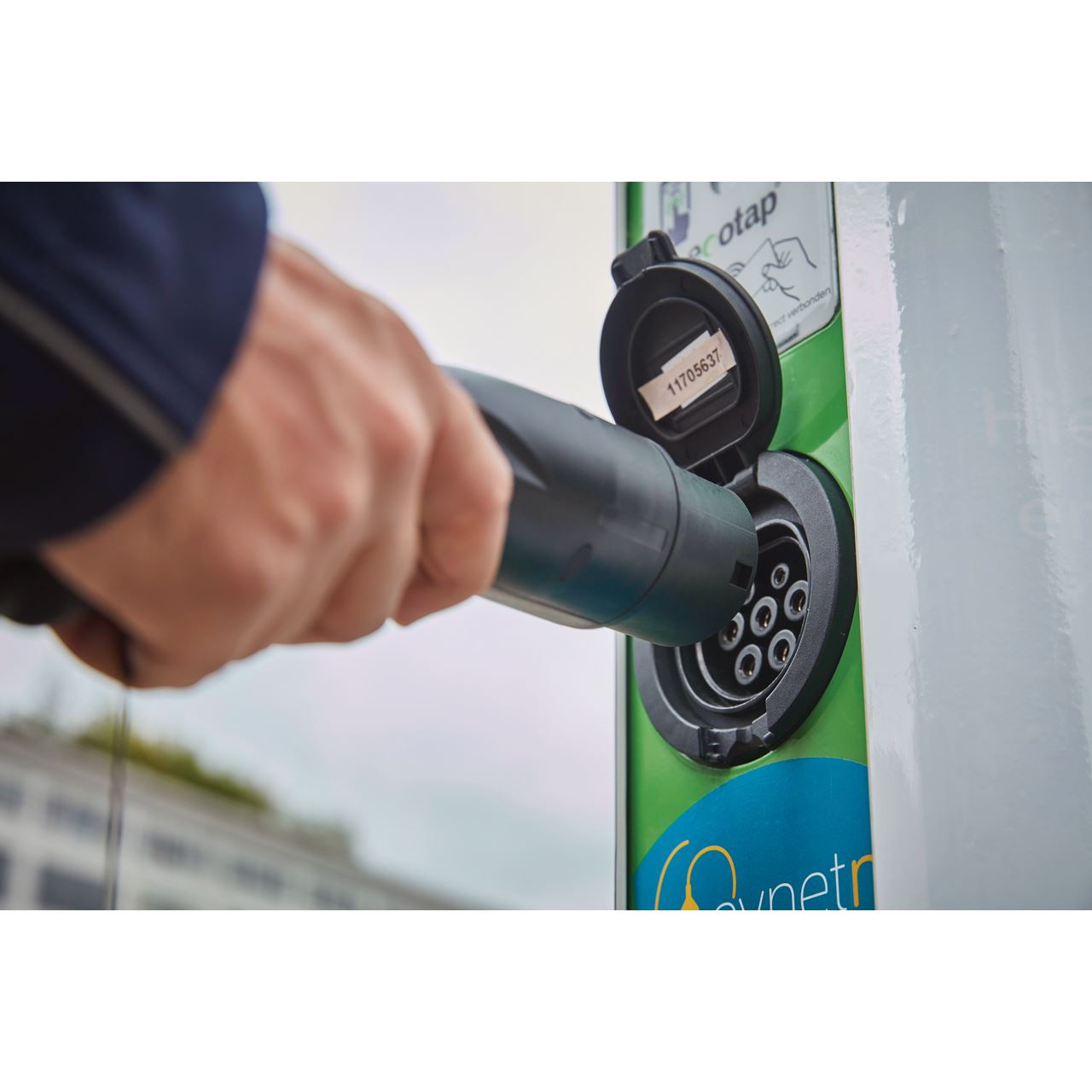

• Gebruik de FEV300-CON-TY1 Type 1-stekker om verbinding te maken met een EV-laadstation met een type 1 met voertuigconnector. Gebruik de FEV300-CON-TY2 Type 2-stekker om verbinding te maken met een EV-laadstation type 2 met een wandcontactdoos of verbinding te maken met een EV-laadstation Type 2 met een voertuigconnector.

Eenvoud en gemak
Voer verschillende tests uit, waaronder aardingsfoutcontroles, isolatie van draden, spanningsmeting en werkcyclus om de max. stroom te zien die beschikbaar is voor het opladen van een alles-in-één adapter die veilig kan worden geïntegreerd in het Fluke-portfolio met test- en meetinstrumenten. Met de FEV300 kunt u een CP-fout (E) en PE-fout (aardfout) simuleren en deze biedt afzonderlijke fase-indicatie met drie LED-lampjes om eenvoudig te controleren of er spanning aanwezig is. Het is niet nodig om een elektrisch voertuig ter plaatse mee te nemen voor storing zoeken bij het laadstation: de adapter fungeert als een elektrisch voertuig wanneer deze is aangesloten op een laadstation voor eenvoudige prestatie- en onderhoudstests.

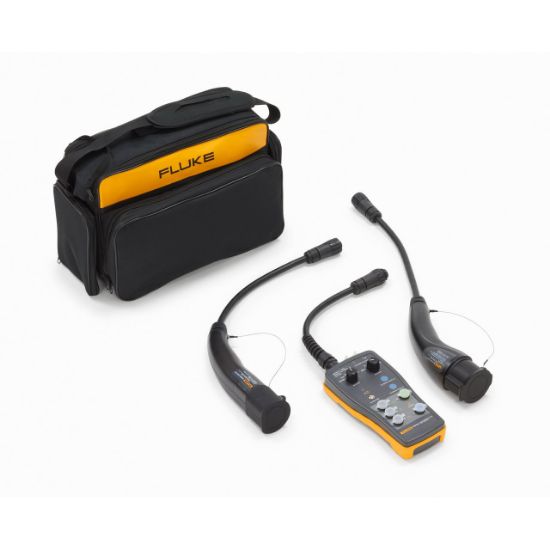

In de doos:

• FEV300/BASIC testadapter
• FEV300-CON-TY1 Type 1 stekker
• FEV300-CON-TY2 Type 2 stekker
• Draagtas

Specificaties
